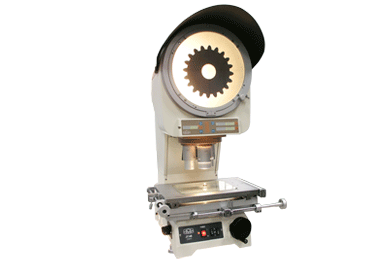

一、 特點：
物方工作距離大，大工作臺面，大尺寸測量范圍
透射照明均勻，明亮，成像清晰。
高精度工作臺造型新穎美觀，傳動舒適輕便。
投影箱升降，Z向調節范圍大。
全正像投影。
透反射照明，倍率改變時光強可調，適應人眼。
塔式轉盤帶三個透鏡，切換倍率方便，定位精確。
整機造型精巧獨特，操作方便，符合人性化設計。
長壽命燈泡。
兩種工作臺規格，可供選購。
大載荷下精度不變。
二、 用途：
本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如，樣板、沖壓板、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。
該儀器廣泛地用于機械制造業，儀器儀表和鐘表行業，有關廠礦的計量室和檢查站。
三、 規格參數：
1、投影屏
投影屏使用范圍：φ300
投影屏旋轉范圍：0°~360°
旋轉角度顯示當量：1′
旋轉角度準確度：6′
2、物鏡
放大倍率 10×（標配） 20× （選購） 50×（選購）
物方線視場 φ30㎜ φ15㎜ φ6㎜
物方工作距離 74㎜ 69㎜ 63㎜
放大倍率誤差 0.08%
3、工作臺尺寸：
金屬臺面尺寸：350×240㎜ X、Y座標顯示當量：0.001㎜
玻璃臺面尺寸：204×145㎜ X、Y座標示值準確度(4+40L)μm
X座標行程：0~150㎜ 其中L為被測長度,單位m
Y座標行程：0~100㎜ 工作臺載重:15㎏
Z座標行程：0~100㎜（調焦行程＞80㎜）
4、照明光源
透射照明：24V 150W鹵素?zé)?反射照明：24V 150W鹵素?zé)?nbsp;
5、冷卻系統 2只軸流風機強制風冷
電源：110V/220V（AC），50/60HZ
6、外形尺寸
長×寬×高：410×650×970~1070㎜
7、儀器重量：90kg
